Турботаймер APEXI, описание

Турботаймер Apexi auto timer for na turbo позволяет автомобилю работать в холостую некоторое количество времени после того, как зажигание было выключено.

Рабочее напряжение 12в.

В автомобилях с мощным двигателем (как правило, оснащенных турбонаддувом) благодаря этому прибору масло не вскипает и не закоксовывается в трубках. При агрессивном стиле езды двигатель и турбина работают в предельных режимах и температура масла при этом выше обычного, поэтому для продления ресурса двигателя и турбины необходимо давать автомобилю «остыть» в течение некоторого времени на одном месте с включенным вентилятором.

Для этого можно либо не глушить машину после остановки в течение 2-5 минут, либо установить турботаймер Апекси, который будет делать то же самое, только автоматически, когда вы уже вынули ключ зажигания, закрыли машину и сидите дома.

При этом турботаймер Apexi Auto Timer может сам определить необходимое время для того, чтобы автомобиль успел остыть, либо можно задать время вручную.  Также есть возможность выводить данные с лямбда-зонда и отображать заряд аккумулятора.

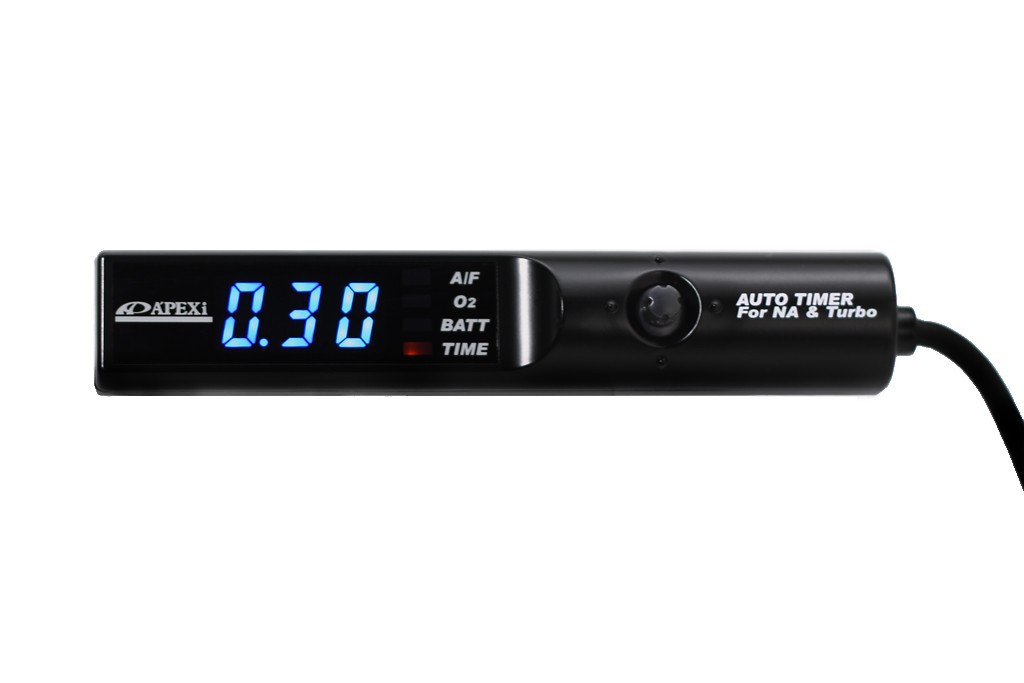

Турботаймер Апекси сделан в виде ручки — очень компактен, гармонично вписывается в интерьер любого автомобиля (самый компактный турботаймер на рынке). Эргономика также на высоте — управляется таймер благодаря удобному 4-позиционному джойстику.

Основные возможности турботаймера

• Поддерживает работу двигателя после выключения зажигания
• Автоматический режим определения времени, необходимого для остывания турбины
• Установка базового времени остывания турбины
• Ставится в автомобили с бензиновыми и дизельными ДВС, оборудованные автоматической или ручной КПП
• Программирование режимов работы
• Индикация режимов работы

Полная инструкция по подключению и настройке турботаймера Apexi 405-A011 ПОСМОТРЕТЬ и СКАЧАТЬ

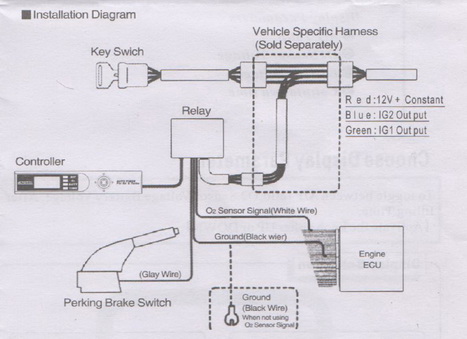

Схема подключения турботаймера Apexi

Скачать в хорошем качестве

Перевод инструкции турботаймера Apexi на русский язык

[Hold] (Удерживание) Tilt knob over 0.5 sec in specified direction — Наклоните кнопку более чем на 0,5 сек. в указанном направлении
[Activate] (Активировать) Tilt knob less than 0.5 sec in specified direction — Наклоните кнопку менее чем на 0,5 сек. в указанном направлении

Display — Дисплей
Turning the IG key ON will activate the display mode — При наклоне кнопки IG в положение ON произойдет активирование режима индикации.
(Power must be on) — (Питание должно быть включено) Contents may be checked through flashing lights = Проверка содержимого возможна с помощью мигающих светодиодов

Display Parameters — Параметры дисплея
● A/F ratio — коэффициент A/F
● О2 Sensor Voltage — Напряжение на датчике О2
● Battery Voltage — Напряжение батареи
● After Idling time — После времени ожидания

Choose Display Parameter — Выбор параметров дисплея
To toggle between A/F ratio, О2 Sensor Voltage, Battery Voltage, After Idling Time — Для переключения между коэффициентом A/F, напряжением на датчике О2, напряжением батареи, промежутком времени после времени ожидания,
[Activate the knob either UP or DOWN] — [Наклоните кнопку либо вверх (UP), либо вниз (DOWN)]

Set the unit — Настройка устройства
While in display mode and while the parking brake is activated, — Если в режиме индикации включен стояночный тормоз,
[Hold the knob to the RIGHT] — [Удерживайте кнопку вправо (RIGHT)]
This will activate the Setting mode for that parameter. — При этом произойдет активация режима настроек для этого параметра.
The LED will flash to confirm setting mode. — Моргание светодиода подтверждает режим настройки.
During Setting Mode [Hold the knob to the LEFT] to end. — В режиме настройки [Удерживайте кнопку влево (LEFT)] до упора.

Parameters that can be Set — Возможна настройка параметров
● A/F ratio according to О2 Sensor Voltage — Коэффициент A/F в зависимости от напряжения на датчике О2
● О2 Sensor Voltage according to A/F ratio — Напряжение на датчике О2 в соответствии с коэффициентом A/F
● Minimum Battery Voltage Warning — Предупреждение о минимальном напряжении батареи
● Countdown time — После времени ожидания

Setting the Minimum Battery Voltage Warning — Настройка минимального значения напряжения предупреждения при разряде батареи.
● To activate Setting Mode… — Для активирования режима настроек
While battery voltage is being displayed, — Во время отображения напряжения батареи,
[Hold the knob to the RIGHT] — [Удерживайте кнопку вправо (RIGHT)]
will flash indicating that the setting mode has been activated — моргание светодиода указывает на активацию режима настройки
● After setting… — После настройки…
[Hold the knob to the LEFT] — [Удерживайте кнопку влево (LEFT)]
This will return to the Display Mode — Произойдет возврат в режим индикации

How to Set — Как настроить
[Activate the knob either UP or DOWN] — [Наклоните кнопку либо вверх (UP), либо вниз (DOWN)]
Set the minimum warning battery voltage — Установите минимальное напряжение предупреждения
Choose between 10.0V — 15.0V in 0.1V increments — Выберите между 10.0В — 15.0В с шагом 0.1 Вольт.

Setting the After Idling Time — Настройка времени после ожидания
● To activate Setting Mode… — Для активирования режима настроек
While After Idling is being displayed, — Во время индикации времени после ожидания,
[Hold the knob to the RIGHT] — [Удерживайте кнопку вправо (RIGHT)]
will flash indicating that the setting mode has been activated — моргание светодиода указывает на активацию режима настройки
● For Calculation Mode…(Manual or Auto) — Для выбора режима расчета (Ручной (Manual) или Автоматический (Auto)
After Idling times can be selected through Manual or Auto modes. = После времени ожидания можно выбрать Ручной или Автоматический режим.
To toggle between Manual or Auto mode, — Для переключения между Ручным и Автоматическим режимом,
[Hold the knob to the RIGHT] — [Удерживайте кнопку вправо (RIGHT)]
● After setting… — После настройки…
[Hold the knob to the LEFT] — [Удерживайте кнопку влево (LEFT)]
This will return to the Display Mode — Произойдет возврат в режим индикации

Select Calculation Mode — Выберите режим расчета (Calculation Mode)
[Hold the knob to the RIGHT] — [Удерживайте кнопку вправо (RIGHT)]

Manual Mode — Ручной режим
If display looks like below, — Если дисплей выглядит, как показано ниже,
The unit is in [Manual Mode] — Устройство находится в Ручном режиме [Manual Mode]
“Minute” — "Минута"
“Second” — "Секунда"

[Activate the knob either UP or DOWN] to select After Idling Times — [Нажмите кнопку либо вверх (UP), либо вниз (DOWN)]
Range: — Диапазон: 0 sec - 10 min in 1 6 increments — 0 сек - 10 мин с шагом 1-6.

Auto Mode — Автоматический режим
If display looks like below, — Если дисплей выглядит, как показано ниже,
The unit is in [Auto Mode] — Устройство находится в Автоматическом режиме [Auto Mode]

MAX Countdown Value — Максимальное значение после ожидания
This sets the maximum amount of idle time. — Эта функция настраивает максимальное значение времени.
Value denotes MINUTES — Значение указано в МИНУТАХ
Please choose between 1 min — 8 min — Выберите между 1 мин — 8 мин

Auto Calculation Rate — Коэффициент автоматического расчета
This sets the auto calculation rate of the Timer. — Эта функция настраивает автоматический коэффициент расчета таймера.
There are three modes, “H” High, “N ”Normal, “L” Low" — Есть три режима: “H” — Высокий, “N” — Нормальный, “L” — Низкий"

MIN Countdown Value — Минимальное значение после ожидания
This sets the minimum amount of idle time. — Эта функция настраивает минимальное значение времени.
The vehicle will always idle for at least this amount of time. — Транспортное средство будет всегда находиться в режиме ожидания по крайней мере, на протяжении этого времени.
Choose between 0~60 seconds in 10 second increments. — Выберите между 0~60 секундами с шагом 10 секунд.

[Tilt the knob either to the RIGHT or LEFT] — [Наклоните кнопку либо вправо (RIGHT), либо влево (LEFT)]
чтобы выбрать параметры

[Tilt the knob either UP or DOWN] — [Наклоните кнопку либо вверх (UP), либо вниз (DOWN)]
чтобы изменить значения

[Hold the knob to the LEFT] — [Удерживайте кнопку влево (LEFT)]
чтобы возвратиться в режим индикации.

A/F value, O2Sensor Voltage Setting — Значение A/F, настройка напряжения на датчике О2
This product contains various A/F and O2 Sensor values. — Это изделие позволяет осуществлять различные настройки значений A/F и датчика O2.
The values range between A/F value(1) — O2 sensor voltage (1) …A/F value ( — O2 sensor voltage( — Диапазон значений между значением A/F (1) — напряжение датчика O2 (1) …значение A/F ( — напряжение датчика O2 (
Please use the chart below when changing the setting A/F — O2 sensor voltage data — При изменении настроек A/F – датчика O2 используйте значения из приведенной ниже таблицы

Table 1 A/F value- O2 sensor voltage data chart – Таблица 1 – Значения A/F и напряжения на датчике O2

A/F 10,0 12,0 14,0 14,6 15,0 16,0 18,0 20,0
O2 sensor V 960 900 820 450 100 060 040 020

Setting the A/F Value — Настройка значения A/F

● To enter the setting mode… — Чтобы войти в режим настройки…
While displaying A/F — При отображении A/F
[Hold the knob to the RIGHT] — [Удерживайте кнопку вправо (RIGHT)]
Will flash indicating setting mode — Моргающий светодиод подтверждает режим настройки
● How to Set — Как настроить
The A/F and O2 sensor voltage will alternately display — Попеременно отображаются A/F и напряжение на датчике O2
(A/F will display longer) — (A/F отображается дольше)
Input the A/F data corresponding to the displayed O2 sensor voltage — Введите значения A/F, соответствующие отображаемому напряжению на датчике O2
The O2 sensor data can be changed in the next section – В следующем разделе возможно изменение характеристик датчика O2
● Once setting is complete… — После завершения настройки…
[Hold the knob to the LEFT] — [Удерживайте кнопку влево (LEFT)]
This will return to the Display Mode

Procedure — Порядок действий
A/F value (1) — Значение A/F (1)
A/F value (8) — Значение A/F (8)
O2 sensor V (1) — Датчик O2 В (1)
O2 sensor V (8) — Датчик O2 В (8)
[Tilting knob to RIGHT or LEFT] — [При наклоне кнопки вправо (RIGHT) или влево (LEFT)]
will change the range of A/F, O2 data (see Table1) — произойдет изменение диапазона A/F, характеристик датчика O2 (см. Таблицу 1)

A/F and O2 will alternately display (A/F will display longer) — Попеременно отображаются A/F и O2 (A/F отображается дольше)
[Tilting knob either UP or DOWN] — [При наклоне кнопки вверх (UP), или вниз (DOWN)]
will allow setting of desired A/F value — произойдет настройка требуемого значения A/F.

O2 Sensor Voltage Setting — Настройка напряжения на датчике О2
● To enter the setting mode… — Чтобы войти в режим настройки…
While displaying O2 sensor voltage (mV) — При отображении напряжения на датчике O2 (мВ)
[Hold the knob to the RIGHT] — [Удерживайте кнопку вправо (RIGHT)]
Will flash indicating setting mode — Моргающий светодиод подтверждает режим настройки
● How to Set — Как настроить
The O2 sensor voltage and A/F will alternately display — Попеременно отображаются A/F и напряжение на датчике O2
O2 will display longer — (O2 отображается дольше)
Input the O2 sensor voltage corresponding to the displayed A/F data — Введите значения напряжения на датчике O2, соответствующие отображаемым характеристикам A/F
The A/F sensor data can be changed in the previous section — В предыдущем разделе возможно изменение характеристик датчика A/F
● Once setting is complete… — После завершения настройки…
[Hold the knob to the LEFT] — [Удерживайте кнопку влево (LEFT)]
Произойдет возврат в режим индикации

Procedure — Порядок действий
O2 sensor V (1) — Датчик O2 В (1)
O2 sensor V ( — Датчик O2 В (
[Tilting knob to RIGHT or LEFT]— [При наклоне кнопки вправо (RIGHT) или влево (LEFT)]
will change the range of A/F, O2 data (see Table1) — произойдет изменение диапазона A/F, характеристик датчика O2 (см. Таблицу 1)
O2 and A/F will alternately display (O2 will display longer] — Попеременно отображаются O2 и A/F (O2 отображается дольше)
A/F value (1) — Значение A/F (1)
A/F value ( — Значение A/F (
O2 sensor voltage(mV) — Напряжение на датчике O2 (мВ)
[Tilt the knob either UP or DOWN] — [При наклоне кнопки вверх (UP), или вниз (DOWN)]
will allow setting of desired O2 value — произойдет настройка требуемого значения O2.

To turn OFF the Auto Timer — Чтобы выключить (OFF) автоматический таймер
Turn the TIMER OFF when not in use. — Выключите таймер (TIMER OFF), когда он не используется

● To turn the TIMER OFF… — Чтобы выключить таймер…
During display mode, — В режиме индикации,
[Hold the knob to the LEFT] — [Удерживайте кнопку влево (LEFT)]
The 7 segment LED will read [OFF] shutting OFF the unit — На 7-ми сегментном дисплее появится надпись [OFF] и произойдет отключение устройства
● To turn the TIMER back ON… — Чтобы снова включить таймер (ON)…
While the unit is OFF, — Когда устройство находится в выключенном состоянии,
[Hold the knob to the LEFT] — [Удерживайте кнопку влево (LEFT)]
Или,
[Hold the knob to the RIGHT] — [Удерживайте кнопку вправо (RIGHT)]
Произойдет возврат в режим индикации

Other… — Другое…

● To turn engine OFF during a TIMER countdown… — Чтобы выключить (OFF) двигатель во время обратного отсчета таймера…
During countdown, — Во время обратного отсчета,
[Hold the knob to the LEFT] — [Удерживайте кнопку влево (LEFT)]
Или,
[Hold the knob to the RIGHT] — [Удерживайте кнопку вправо (RIGHT]
This will turn the TIMER OFF thereby shutting the engine OFF. — Произойдет отключение таймера с последующим отключением двигателя.
(Ignition key must be removed) — Ключ зажигания должен быть извлечен
● Changing the after idling time during TIMER countdown… — Изменение времени после ожидания во время обратного отсчета таймера…
During TIMER countdown, — Во время обратного отсчета,
[Tilt knob UP] to increase time — [Наклоните кнопку вверх (UP)] чтобы увеличить время
[Tilt knob DOWN] to increase time — [Наклоните кнопку вниз (DOWN)] чтобы уменьшить время

About the A/F ratio values… — О значениях коэффициента A/F…
Это устройство рассчитывает теоретическое значение A/F на основе данных, полученных от установленного на заводе-изготовителе датчика О2. Характеристика выходного напряжения на датчике О2 соответствуют графику справа, в котором верхние граничные условия вызывают выход сигнала с напряжением примерно 1 В, а нижние граничные условия вызывают выход сигнала с напряжением примерно 0,1 В. Хотя значение A/F рассчитывается на основании напряжения от датчика О2, такие факторы, как температура выхлопа, препятствуют тому, чтобы датчик О2 выдавал стабильные и постоянные показания. Используйте эту функцию только для определения нижних граничных условий. Кроме того, разные датчики О2 могут давать различные показания напряжения.

О2 sensor voltage (mV) — Напряжение на датчике О2 (мВ)

Рис. 1: Выходные характеристики датчика

If the О2 sensor has not warmed up enough, will flash red and green. — При недостаточном разогреве датчика О2 — моргание красным и зеленым цветом.
Once the О2 sensor warms up, the display mode will initiate. — После прогрева датчика О2 начинается режим индикации.

When the A/F reaches over 10.0, — Если A/F превысит 10.0,

Will flash red — моргающий красный цвет.

When the A/F reaches over 20,0, — Если A/F превысит 20.0.
