При капитальном ремонте или разборе заводского турбокомпрессора вы практически всегда обнаружите внутри литое колесо компрессора (Cast Wheel). Автопроизводители (OEM) по умолчанию оснащают машины крыльчатками из литого алюминия. Это обусловлено тремя факторами: низкой себестоимостью, простотой массового производства и стабильным ресурсом в рамках заводских мощностей.
Однако в сфере профессионального тюнинга, автоспорта и кастомных доработок доминируют фрезерованные колеса компрессора (Billet Wheel). Они значительно превосходят стандартные детали по геометрии лопастей, запасу прочности и гибкости проектирования при мелкосерийном производстве.
Несмотря на то, что оба типа колес изготавливаются из алюминиевых сплавов, метод производства кардинально меняет их внутреннюю структуру, физические свойства и поведение под нагрузкой. Давайте детально разберем особенности каждой технологии.

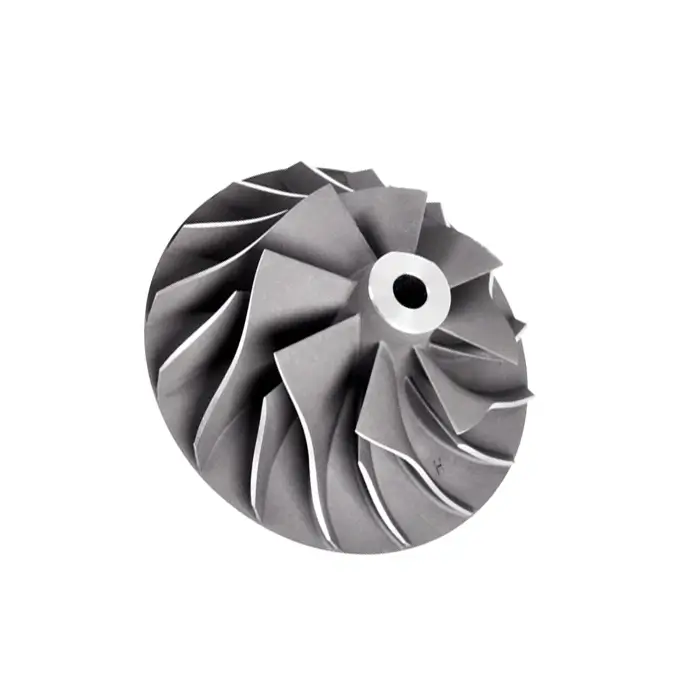

Литые компрессорные колеса Cast Wheels: особенности и ограничения
Технология производства
Литые крыльчатки изготавливаются методом традиционного гравитационного литья. Расплавленный алюминиевый сплав заливается в готовую форму, где он остывает и принимает окончательные очертания детали.
Технические недостатки литья
Из-за специфики физических процессов при остывании металла, литые колеса компрессора имеют ряд врожденных минусов:
- Внутренняя пористость. В структуре сплава могут образовываться микроскопические воздушные каверны и пустоты. Из-за этого плотность литого алюминия всегда ниже, чем у кованого аналога.
- Дисбаланс и вибрации. Неоднородная плотность внутри отливки усложняет финишную балансировку ротора. Такой скрытый дисбаланс создает вибрации на высоких оборотах, которые ускоряют износ опорных подшипников и уплотнений турбины.
- Ограничение по максимальным оборотам. Из-за риска центробежного разрушения литые крыльчатки имеют строгий лимит по скорости вращения вала, что напрямую ограничивает пиковую мощность наддува.
Конструктивные ограничения и влияние на аэродинамику
Учитывая невысокую прочность литого металла, инженеры вынуждены искусственно увеличивать толщину стенок лопастей и делать центральную ступицу (хаб) более массивной.
💡Разрушение мифа: Многие автовладельцы ошибочно полагают, что литые колеса легче фрезерованных. Теоретически, при абсолютно одинаковой форме кованый алюминий (billet) весил бы больше из-за своей высокой плотности. Но на практике литая деталь получается тяжелее именно за счет вынужденного утолщения всех элементов для сохранения надежности.
Толстый профиль литья не позволяет внедрить современные решения:
- Сверхтонкие лопасти с агрессивным углом атаки;
- Технологию удлиненного мыска лопасти (Extended-Tip);
- Сложные конфигурации разделенных сплиттерных лопастей (Splitter Blade).

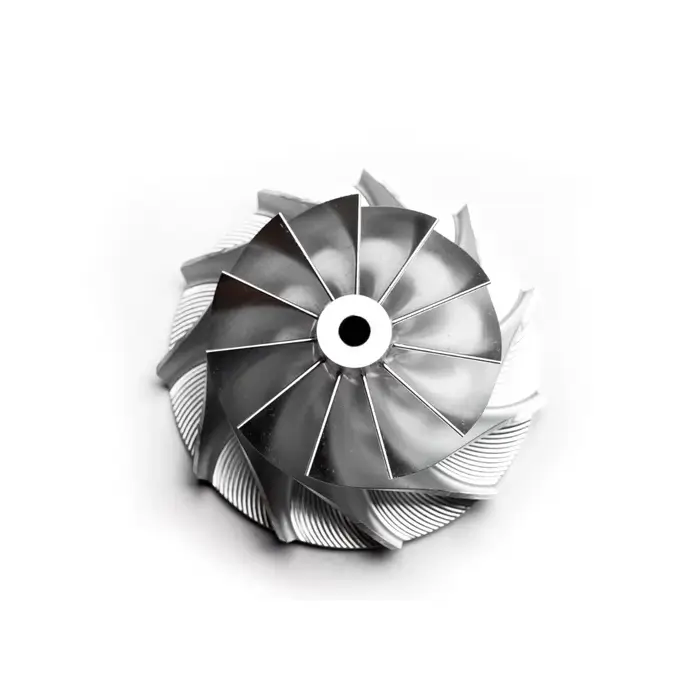

Фрезерованные компрессорные колеса Billet Wheels: новый стандарт производительности
Высокоточная обработка на станках с ЧПУ
Фрезерованные компрессорные колеса (Billet) вытачиваются из цельного куска алюминиевой поковки (чаще всего используется высокопрочный авиационный сплав) на многоосевых роботизированных станках с ЧПУ. Компьютерное управление позволяет полностью контролировать геометрию лопастей, форму ступицы и идеальное распределение массы детали. Так как производство не связано с заливкой расплава, риск появления внутренних пор и каверн равен нулю.
Преимущества структуры кованого алюминия
Кованый алюминиевый заготовок обладает однородной и непрерывной структурой волокон металла. Для автовладельца это дает следующие преимущества:
- Повышенный предел прочности и текучести материала;
- Максимальная устойчивость к усталости металла при резких циклических нагрузках;
- Высокое сопротивление образованию микротрещин под давлением;
- Возможность безопасной работы на сверхвысоких оборотах вала и при экстремальном давлении наддува.

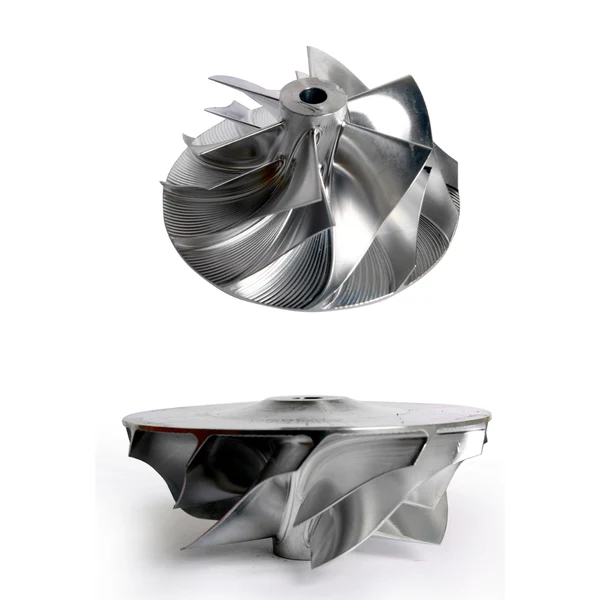

Аэродинамическая гибкость и рост КПД
Высокая прочность кованого Billet-сплава развязывает руки инженерам. Появляется возможность уменьшить центральную ступицу и сделать сами лопасти ультратонкими, что освобождает больше полезного пространства для прохождения воздушного потока. Точность ЧПУ-обработки до тысячных долей дюйма делает поверхность лопастей идеально гладкой, сводя к минимуму завихрения воздуха.
Конструктивные фишки Billet-колес:
- Уменьшенный профиль ступицы — увеличивает объем всасываемого воздуха;Ультратонкие основные лопасти — снижают сопротивление воздуха;
- Геометрия Extended-Tip — существенно увеличивает производительность на высоких оборотах;
- Оптимальное расположение сплиттеров — стабилизирует поток на предсуржевых режимах.
В результате это дает более высокий пиковый КПД турбины, стабильный воздушный поток и отличную производительность при повышенных коэффициентах давления.
Области применения: какое компрессорное колесо выбрать?
С точки зрения инженерного проектирования, выбор типа крыльчатки зависит от целевых задач, бюджета и условий эксплуатации автомобиля.

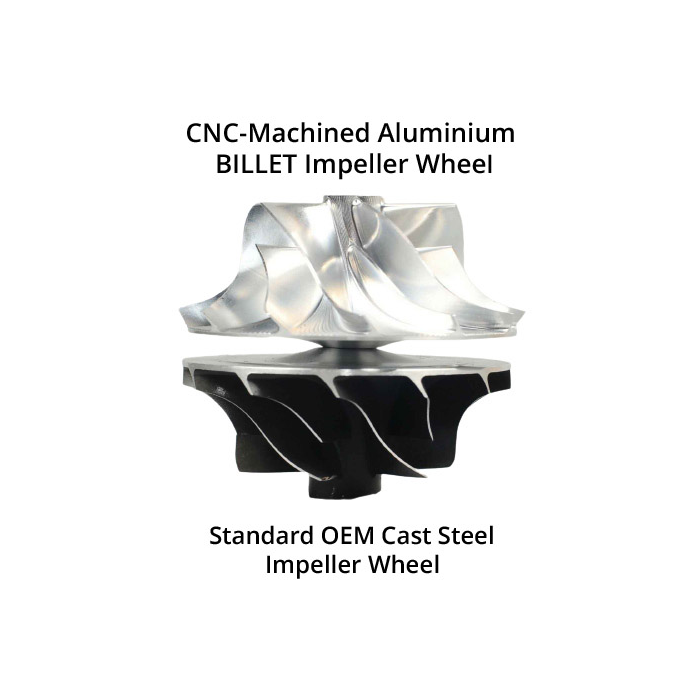

Прямое сравнение: Cast vs Billet
Для удобства наглядно сопоставим характеристики обоих типов колес компрессора:
| Критерий сравнения | Литое колесо (Cast) | Фрезерованное колесо (Billet) |
| Способ производства | Гравитационное литье в форму | Фрезеровка ЧПУ из цельной поковки |
|
Структура металла |
Возможна пористость, неоднородная плотность | Плотная, однородная, без дефектов |
|
Толщина лопастей |
Толстые (для сохранения прочности) | Минимально возможная (ультратонкие) |
|
Аэродинамический КПД |
Стандартный, ограниченный формой отливки | Высокий, благодаря сложной геометрии лопастей |
|
Запас прочности |
Средний (подходит для гражданских авто) | Экстремальный (выдерживает высокий буст) |
| Стоимость детали | Доступная, дешево в масс-маркете | Более высокая (из-за затрат на обработку) |
Когда оптимально использовать литые колеса (Cast)?
Литые крыльчатки остаются отличным и экономически оправданным решением в следующих случаях:
- Стандартный ремонт гражданского автомобиля (OEM-замена турбины);
- Эксплуатация машины в режимах с низким или умеренным уровнем наддува;
- Повседневная езда (Daily Driving), где главным приоритетом является экономия бюджета и сохранение заводских параметров долговечности.
Когда необходимо купить фрезерованное колесо (Billet)?
- Переход на технологию Billet оправдан и необходим в следующих сценариях:
- Проекты по увеличению мощности (чип-тюнинг Stage 2 / Stage 3) и работа на повышенном давлении;
- Профессиональный автоспорт и дисциплины на выносливость (драг-рейсинг, дрифт, тайм-аттак);
- Сборка компактных турбокомпрессоров, от которых требуется высокая плотность воздушного потока;
- Эксплуатация двигателя в агрессивных средах с использованием альтернативных видов топлива (например, спиртовых смесей E85).
💡Инженерный вердикт: Сам по себе метод производства — это лишь половина успеха. Эффективная работа турбокомпрессора зависит от баланса всей системы: грамотного подбора материалов, точной аэродинамики и качественной настройки программного обеспечения автомобиля.
